照明延时和开关启动应用的PTC热敏电阻

发布时间:2019-03-17    文章来源:敏创原创    点击次数:

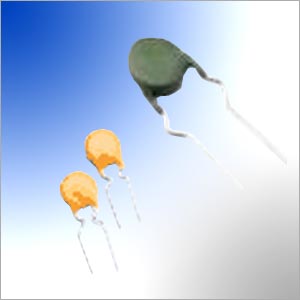

照明开关PTC热敏电阻描述
照明开关PTC热敏电阻用于在经过一段时间延迟和频繁切换后必须关闭与PTC热敏电阻串联的负载时。
开关PTC热敏电阻的典型应用是节能灯或荧光灯中电极的预热。开关PTC还可以用作功率电阻器,用于加载电容器,例如电源或生产设备的控制单元。

照明开关PTC热敏电阻应用
适用于各种类型的荧光灯,电子镇流器和电子节能灯。可以在不改变电路的情况下将PTC连接在灯谐振器两端。它可以将镇流器和电子节能灯的硬启动改为预热启动,灯丝的预热时间可以达到0.4-2秒,这将使荧光灯管的使用寿命延长4倍以上。

开关PTC热敏电阻工作原理
照明开关PTC热敏电阻应用电路PTC热敏电阻用于实现预热启动的应用如下:接通电源后,Rt处于常温状态,其电阻远低于C2电阻。通过C1和Rt的电流形成回路以预热灯丝。在约0.4-2秒后,Rt焦耳热温度超过居里点Tsc并跳入远高于C2电阻的高电阻状态。电流通过C1和C2以形成返回电路,这引起L谐振并产生高电压以点亮荧光管。

照明开关PTC热敏电阻尺寸图

照明开关PTC热敏电阻尺寸图部分

尺寸(mm)

DMAX

最高温度

φD

F

MCZ31-03系列

4.5毫米

5.0毫米

0.5毫米

5.0毫米

MCZ31-04系列

5.5毫米

5.0毫米

0.6毫米

5.0毫米

MCZ31-05系列

6.5毫米

5.0毫米

0.6毫米

5.0毫米

MCZ31-06系列

7.5毫米

5.0毫米

0.5毫米

5.0毫米

MCZ31-07系列

8.0毫米

5.0毫米

0.6毫米

5.0毫米

MCZ31-09系列

10.0毫米

5.0毫米

0.6毫米

5.0毫米



用于照明延时和开关的AMWEI PTC热敏电阻启动应用数据表
零件号 温度范围 阻值 最大。电压 最大。电流
(摄氏) 在+ 25℃(欧姆)R25 (v AC Imax(mA)
MCZ31-03系列
MCZ31-03M151N500 80℃±7℃ R25:150欧姆±30% 500V 200毫安
MCZ31-03M271N650 80℃±7℃ R25:270欧姆±30% 650V 200毫安
MCZ31-03M391N650 75℃±7℃ R25:390欧姆±30% 650V 200毫安
MCZ31-03M681N800 75℃±7℃ R25:680欧姆±30% 800V 200毫安
MCZ31-03M102N800 75℃±7℃ R25:1000欧姆±30% 800V 100毫安
MCZ31-03M152N800 70℃±7℃ R25:1500欧姆±30% 800V 100毫安
MCZ31-03M222N800 70℃±7℃ R25:2200欧姆±30% 800V 100毫安
MCZ31-03M332N900 70℃±7℃ R25:3300欧姆±30% 900V 100毫安
MCZ31-03M472N900 70℃±7℃ R25:4​​700欧姆±30% 900V 100毫安
MCZ31-03N151N420 105℃±7℃ R25:150欧姆±30% 420V 200毫安
MCZ31-03N175RN500 105℃±7℃ R25:175欧姆±30% 500V 200毫安
MCZ31-03N225RN500 105℃±7℃ R25:225欧姆±30% 500V 200毫安
MCZ31-03N271N500 105℃±7℃ R25:270欧姆±30% 500V 200毫安
MCZ31-03N301N650 105℃±7℃ R25:300欧姆±30% 650V 200毫安
MCZ31-03N391N650 105℃±7℃ R25:390欧姆±30% 650V 200毫安
MCZ31-03N561N650 105℃±7℃ R25:560欧姆±30% 650V 200毫安
MCZ31-03N681N650 100℃±7℃ R25:680欧姆±30% 650V 200毫安
MCZ31-03N102N800 100℃±7℃ R25:1000欧姆±30% 800V 100毫安
MCZ31-03N152N800 100℃±7℃ R25:1500欧姆±30% 800V 100毫安
MCZ31-03P151N420 115C±7C R25:150欧姆±30% 420V 200毫安
MCZ31-03P175RN420 115C±7C R25:175欧姆±30% 420V 200毫安
MCZ31-03P271N500 115C±7C R25:270欧姆±30% 500V 200毫安
MCZ31-03P331N500 115C±7C R25:330欧姆±30% 500V 200毫安
MCZ31-03P391N500 115C±7C R25:390欧姆±30% 500V 200毫安
MCZ31-03P561N650 110C±7C R25:560欧姆±30% 650V 200毫安
MCZ31-03P801N650 110C±7C R25:800欧姆±30% 650V 200毫安
MCZ31-03P102N650 110C±7C R25:1000欧姆±30% 650V 100毫安
MCZ31-04系列
MCZ31-04M82RN500 80℃±7℃ R25:82欧姆±30% 500V 300毫安
MCZ31-04M101N500 80℃±7℃ R25:100欧姆±30% 500V 300毫安
MCZ31-04M151N500 80℃±7℃ R25:150欧姆±30% 500V 300毫安
MCZ31-04M221N500 80℃±7℃ R25:220欧姆±30% 500V 300毫安
MCZ31-04M391N650 75℃±7℃ R25:390欧姆±30% 650V 300毫安
MCZ31-04M561N800 75℃±7℃ R25:560欧姆±30% 800V 200毫安
MCZ31-04M681N800 75℃±7℃ R25:680欧姆±30% 800V 200毫安
MCZ31-04M102N800 70℃±7℃ R25:1000欧姆±30% 800V 100毫安
MCZ31-04M152N800 70℃±7℃ R25:1500欧姆±30% 800V 100毫安
MCZ31-04M222N900 70℃±7℃ R25:2200欧姆±30% 900V 100毫安
MCZ31-04M332N900 70℃±7℃ R25:3300欧姆±30% 900V 100毫安
MCZ31-04N101N420 100℃±7℃ R25:100欧姆±30% 420V 300毫安
MCZ31-04N151N500 100℃±7℃ R25:150欧姆±30% 500V 300毫安
MCZ31-04N175RN500 100℃±7℃ R25:175欧姆±30% 500V 300毫安
MCZ31-04N225RN500 100℃±7℃ R25:225欧姆±30% 500V 300毫安
MCZ31-04N301N650 100℃±7℃ R25:300欧姆±30% 650V 300毫安
MCZ31-04N391N650 100℃±7℃ R25:390欧姆±30% 650V 300毫安
MCZ31-04N601N800 100℃±7℃ R25:600欧姆±30% 800V 200毫安
MCZ31-04N851N800 100℃±7℃ R25:850欧姆±30% 800V 100毫安
MCZ31-05系列
MCZ31-05M101N500 80℃±7℃ R25:100欧姆±30% 500V 400毫安
MCZ31-05M151N650 80℃±7℃ R25:150欧姆±30% 650V 400毫安
MCZ31-05M271N650 80℃±7℃ R25:270欧姆±30% 650V 400毫安
MCZ31-05M391N800 75℃±7℃ R25:390欧姆±30% 800V 400毫安
MCZ31-05M561N800 75℃±7℃ R25:560欧姆±30% 800V 300毫安
MCZ31-05M102N900 70℃±7℃ R25:1000欧姆±30% 900V 100毫安
MCZ31-05M152N900 70℃±7℃ R25:1500欧姆±30% 900V 100毫安
MCZ31-05M222N900 70℃±7℃ R25:2200欧姆±30% 900V 100毫安
MCZ31-05N101N500 100℃±7℃ R25:100欧姆±30% 500V 400毫安
MCZ31-05N151N650 100℃±7℃ R25:150欧姆±30% 650V 400毫安
MCZ31-05N221N650 100℃±7℃ R25:220欧姆±30% 650V 400毫安
MCZ31-05N301N800 100℃±7℃ R25:300欧姆±30% 800V 400毫安
MCZ31-05N391N800 100℃±7℃ R25:390欧姆±30% 800V 400毫安
MCZ31-05N561N800 100℃±7℃ R25:560欧姆±30% 800V 300毫安
MCZ31-05N681N900 100℃±7℃ R25:680欧姆±30% 900V 200毫安
MCZ31-05N851N900 100℃±7℃ R25:850欧姆±30% 900V 100毫安
MCZ31-05N102N900 100℃±7℃ R25:1000欧姆±30% 900V 100毫安
MCZ31-05P101N500 115℃±7℃ R25:100欧姆±30% 500V 400毫安
MCZ31-05P151N500 115℃±7℃ R25:150欧姆±30% 500V 400毫安
MCZ31-05P175RN650 115℃±7℃ R25:175欧姆±30% 650V 400毫安
MCZ31-05P221N650 115℃±7℃ R25:220欧姆±30% 650V 400毫安
MCZ31-05P301N650 115℃±7℃ R25:300欧姆±30% 650V 400毫安
MCZ31-05P391N650 115℃±7℃ R25:390欧姆±30% 650V 400毫安
MCZ31-05P561N800 110℃±7℃ R25:560欧姆±30% 800V 300毫安
MCZ31-05P681N800 110℃±7℃ R25:680欧姆±30% 800V 200毫安
MCZ31-05P102N800 110℃±7℃ R25:1000欧姆±30% 800V 100毫安
MCZ31-06系列
MCZ31-06M101H650 80℃±7℃ R25:100欧姆±25% 650V 600毫安
MCZ31-06M121H650 80℃±7℃ R25:120欧姆±25% 650V 600毫安
MCZ31-06M151H800 80℃±7℃ R25:150欧姆±25% 800V 600毫安
MCZ31-06M201H900 80℃±7℃ R25:200欧姆±25% 900V 600毫安
MCZ31-07系列
MCZ31-07M70RN650 75℃±7℃ R25:70欧姆±30% 650V 600毫安
MCZ31-07M101N650 75℃±7℃ R25:100欧姆±30% 650V 600毫安
MCZ31-07M151N650 75℃±7℃ R25:150欧姆±30% 650V 600毫安
MCZ31-07M221N800 75℃±7℃ R25:220欧姆±30% 800V 600毫安
MCZ31-07M271N800 75℃±7℃ R25:270欧姆±30% 800V 600毫安
MCZ31-07M391N800 75℃±7℃ R25:390欧姆±30% 800V 400毫安
MCZ31-07M561N900 75℃±7℃ R25:560欧姆±30% 900V 300毫安
MCZ31-07M681N900 75℃±7℃ R25:680欧姆±30% 900V 200毫安
MCZ31-07M102N900 75℃±7℃ R25:1000欧姆±30% 900V 100毫安
MCZ31-07N70RN650 100℃±7℃ R25:70欧姆±30% 650V 600毫安
MCZ31-07N101N600 100℃±7℃ R25:100欧姆±30% 600V 600毫安
MCZ31-07N151N650 100℃±7℃ R25:150欧姆±30% 650V 600毫安
MCZ31-07N221N800 100℃±7℃ R25:220欧姆±30% 800V 600毫安
MCZ31-07N271N800 100℃±7℃ R25:270欧姆±30% 800V 600毫安
MCZ31-07N331N800 100℃±7℃ R25:330欧姆±30% 800V 400毫安
MCZ31-07N391N800 100℃±7℃ R25:390欧姆±30% 800V 400毫安
MCZ31-07N561N900 100℃±7℃ R25:560欧姆±30% 900V 300毫安
MCZ31-09系列
MCZ31-09M75RH900 80℃±7℃ R25:75欧姆±25% 900V 千毫安
MCZ31-09M101H900 80℃±7℃ R25:100欧姆±25% 900V 千毫安
MCZ31-09M151H1000 80℃±7℃ R25:150欧姆±25% 1000V 千毫安
MCZ31-09M201H1000 80℃±7℃ R25:200欧姆±25% 1000V 千毫安

PTC热敏电阻的参考信息,用于照明时间延迟和开关预热启动应用

1.切换时间Ts可近似如下:
Ts = C th .V。(T Ref -T A)/ P
T 参考 PTC热敏电阻的参考温度
T A 环境温度
C th PTC热敏电阻的热容量
V PTC热敏电阻体积
P PTC热敏电阻的接通功率
这表明开关时间可能受PTC热敏电阻的大小,其参考温度和供电的影响。通过增加音量或参考温度来延长开关时间,PTC热敏电阻的高功耗另一方面导致开关时间短。

2.单电容启动电路对PTC热敏电阻耐压能力要求较高,一般要求耐压> 800V。

3.通过提高电阻率可以提高PTC热敏电阻的可靠性,首先在满足启动特性的前提下选择电阻率较高的PTC热敏电阻。

照明电压的参考信息对应于敏创电子PTC热敏电阻部件

1.低于15W光源,AMZ31-03,04系列。
2. 15-28W灯,AMZ31-05,O6系列。
3. 28-56W灯,AMZ31-07系列。
4.约60W光源,AMZ31-09系列。

在相同尺寸和转换温度下,光瓦特越低,25℃时的电阻越高(R25)。R25越高,耐压能力越高。
