NTC热敏电阻用于HDD的温度检测

发布时间:2019-03-21    文章来源:敏创原创    点击次数:

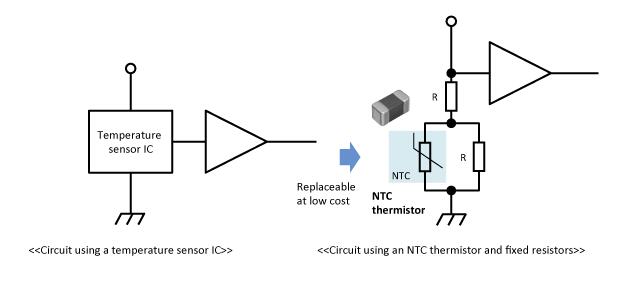

用于PC和其他智能电子设备的存储设备的HDD热敏设备,如果高温容易增加了错误和故障的可能性。因此,温度传感器检测其温度,当温度超过规定的阈值时,接通风扇以冷却设备。由NTC热敏电阻和固定电阻组成的相对简单的温度检测电路的精度足以保护HDD,并且比使用温度传感器IC的电路更具成本效益。下图显示了使用NTC热敏电阻更换温度传感器IC。


HDD头写操作的温度检测应用示例

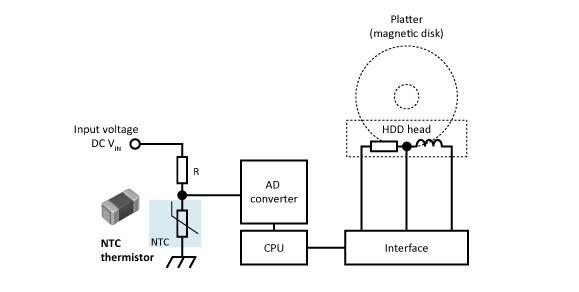

HDD中的数据写入是利用记录头中的线圈产生的磁力在盘(磁盘)的磁性层中进行磁记录。过度书写会导致头部过热并对头部元素产生不利影响。因此,如下图所示的带有NTC热敏电阻的温度检测电路用于控制流过磁头的电流。




表面贴装型NTC热敏电阻,可和半导体及被动元器件等电子部品一次性贴装在基板上,最适合LED照明灯的温度检测。我司专业生产各种尺寸的贴片NTC热敏电阻,请联系我们的业务人员进行恰谈。

特点:
• 形状·尺寸:0402(1005),0603(1608),0805(2012),1206(3216)
• 电阻值容许偏差:±0.5%,±1% (R25)
• B值容许偏差:±0.3% (R25/50)
• 端子电极:镀锡
• 使用温度范围:-40℃〜+125℃
• 散热系数:5.0mW/℃
• 最大功率:500mW
