English
中文版
通过NTC热敏电阻降低环境温度来延长电池寿命
发布时间：2019-10-16 文章来源：敏创原创 点击次数：
次
电池可在很宽的温度范围内工作，但这不允许在超过指定温度范围内进行充电。充电过程比放电过程更为精密，必须格外小心。温度过冷或过高都会降低充电接受度，因此在充电之前必须将电池温度控制在合适的范围。
利用NTC热敏电阻控制进行低温充电
| 电池类型 | 充电温度 | 出料温度 | 收费咨询 |
| 铅酸 | –20°C至50°C | –20°C至50°C | 在低于冰点的0.3C以下充电。 |
| （–4°F至122°F） | （–4°F至122°F） | 热时将V阈值降低3mV /°C。 | |
| 镍镉，镍氢 | 0°C至45°C | –20°C至65°C | 在–18 °C 和0°C 之间以0.1C充电。 |
| （32°F至113°F） | （–4°F至149°F） | 在0°C至5°C之间于0.3C充电。 | |
| 45°C时的充电接受率为70％。60°C时的充电接受率为45％。 | |||
| 锂离子 | 0°C至45°C | –20°C至60°C | 冻结以下的费用不允许。 |
| （32°F至113°F） | （–4°F至140°F） | 在较高温度下具有良好的充电/放电性能，但寿命较短。 |
大多数电池的快速充电限制为5°C至45°C（41°F至113°F）；为了获得最佳结果，请考虑利用NTC热敏电阻的控温功能将温度范围缩小在10°C至30°C（50°F至86°F）之间，因为在5°C（41°F）以下的镍基电池充电时，氧和氢的复合能力会降低。如果充电速度过快，则电池中会积聚压力，可能导致排气。低于冰点充电时，将所有镍基电池的充电电流降低至0.1C 。
具有NDV全充电检测功能的镍基充电器在低温下快速充电时可提供一些保护。低温模仿充满电的电池时充电接受能力差。这部分是由于在低温下重新结合气体的能力降低而形成的高压所致。充满电时的压力上升和电压下降是同义词。
为了在所有温度下都能快速充电，某些工业电池增加了一块隔热毯，可以将电池加热到可接受的温度。其他充电器将充电速率调整到当前温度。消费者充电器没有这些规定，建议最终用户仅在室温下充电。
正如我们汽车中的启动器电池上的方案一样，在极端温度下，铅酸是可以宽容的。这种宽容的部分原因是他们的行动迟钝。推荐的低温充电速率为0.3C，这与正常条件几乎相同。在20 ° C（68 ° F）的舒适温度下，充气以2.415V / cell的充电电压开始。当达到–20 ° C（0 ° F）时，放气阈值上升至2.97V / cell 。

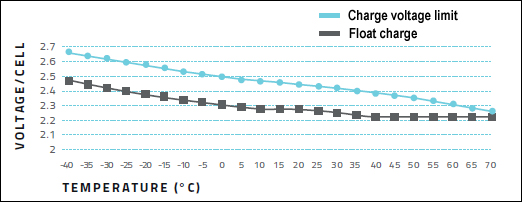

铅酸电池以恒定电流充电至设定电压，该电压在环境温度下通常为2.40V /电池。该电压受温度控制，冷时设置较高，热时设置较低。图2说明了大多数铅酸电池的推荐设置。同时，该图还显示了推荐的浮动充电电压，当电池充满电时，充电器会将其恢复为该电压。在温度波动的情况下给铅酸充电时，充电器应进行电压调节，以最大程度地减小电池上的压力。
- 上一篇：锂电池端子NTC温度传感器
- 下一篇：制作ARDUINO温度传感器（热敏电阻教程）
您可能需要以下产品：
深圳敏创电子自2005年开始生产NTC热敏电阻，是国内较早从事NTC热敏电阻、NTC温度传感器等NTC负温度系数热敏电阻的生产厂家。
联系电话：0755 - 85298752
联系电话：0755 - 85298752
