开关电源中的浪涌电流限制NTC热敏电阻
发布时间:2019-11-13 文章来源:敏创原创 点击次数:
次
开关模式电源中的电流浪涌问题是由大型滤波电容器引起的,该滤波电容器用于在高频斩波之前使60 Hz整流电流中的纹波平滑。

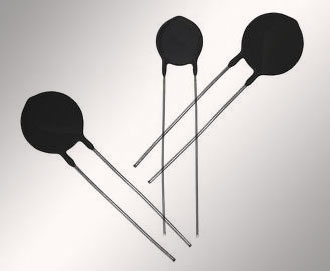

理想情况下,在接通电源的过程中,开关电源中的串联NTC热敏电阻的阻值应该非常大,并且在电源工作之后应减小到零。该NTC热敏电阻系列非常适合这种应用,它通过充当功率电阻器来限制浪涌电流,当被流过它的电流加热时,功率电阻器会从高的冷阻降至低的热阻。将NTC热敏电阻设计为浪涌电流限制器时,应考虑以下因素:
• 开启时最大允许浪涌电流
• 使热敏电阻与滤波电容器的尺寸匹配
• 稳态电流最大值
• 最高环境温度
• 电源的预期寿命
限制浪涌电流的主要目的是防止与DC/DC转换器输入串联的组件受到损坏。通常,浪涌保护可防止熔断器或断路器的有害熔断以及开关触点的焊接。由于大多数热敏电阻材料在任何给定温度下都几乎是欧姆性的,因此通过将峰值输入电压除以电源中的最大允许浪涌电流(Vpeak / Imax浪涌)即可计算出热敏电阻的最小空载电阻。
