NTC热敏电阻在快充移动电源中的应用

发布时间:2019-12-01    文章来源:敏创原创    点击次数:
随着智能手机全民使用,手机的续航成为了人们最为关注的问题,快充移动电源也应运而生。移动电源我们都知道,主要是给智能手机提供额外续航的设备。快充移动电源相较于普通移动电源,其最大的不同就是给手机/iPad快速充电,极速满电满足人们快节奏的需求,快充就是赢在速度上。

评判移动电源是否为快充的标准是在1个小时内是否能够充满至少20000毫安电量,人们更加喜欢的是带有数字显示功能的移动电源,这样可以直观实时看到移动电源的用量。

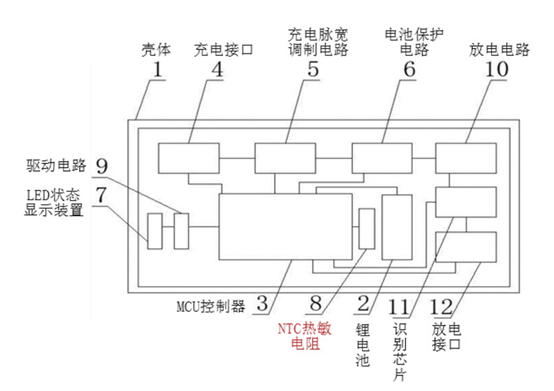

具有数字显示功能的快充移动电源的是由壳体和安装在壳体内部的电路板和锂电池组成的,内部结构如下图所示。



MCU控制器通过充电、放电电路计算充电、放电的容量与程序预设的容量进行比较,将换算的结果以百分比的形式输送数据到驱动电路,最后LED屏以数字显示可以直观的监测移动电源的用量情况。

从快充移动电源的内部结构中我们可以看到, NTC热敏电阻与MCU控制器连接,其作用有以下方面:
  1. 在电池在充电过程中检测温度的变化。
  2. 检测环境温度,执行允许快速充电。
  3. 检测到异常电流引起的电池的发热。
  4. 执行能源剩余电量显示电压测量温度补偿。

移动电源内电芯温度保护可以自动采集电芯温度数据,确保电芯在安全温度下工作,在异常温度下主动停止工作。由此得知,NTC热敏电阻显得尤为重要。

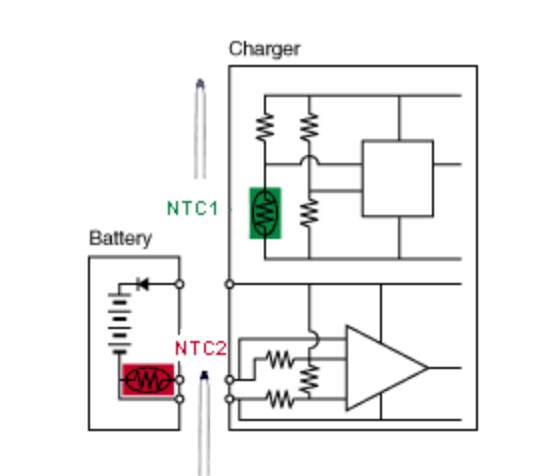

下面我们来看NTC热敏电阻在快充移动电源中的常见电路图


典型地的镍镉或镍氢蓄电池不能收取超过指定的温度,而它们可以快速充电只在特定的温度范围内。NTC 热敏电阻器用于及时检测将允许快速充电的温度范围。NTC 热敏电阻器能够可靠地检测,通过检测电池本身温度上升充电完成 。

敏创电子长期致力于NTC热敏电阻的研发,我司所提供的NTC热敏电阻具有高精度、高可靠、高灵敏三大特点,可根据客户要求定制参数,可以准确测量不同阻值下对应的温度值,了解更多关于NTC热敏电阻请参阅产品中心:http://www.thermistors.cn/product/
