云母电容器的结构和性能

发布时间:2018-10-29    文章来源:敏创原创    点击次数:
云母电容器

什么是云母电容?

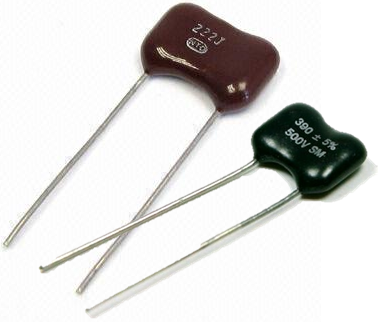

  银云母电容器云母是一组天然矿物质。银云母电容器是使用云母作为电介质的电容器。有两种类型的云母电容器:钳位云母电容器和银云母电容器。夹紧云母电容器由于其较差的特性而现在被认为是过时的。而是使用银云母电容器。它们是通过将两侧涂有金属的云母片夹在中间而制成的。然后将该组件封装在环氧树脂中以保护其免受环境影响。当设计需要相对较小值的稳定,可靠的电容器时,通常使用云母电容器。它们是低损耗电容器,允许它们在高频下使用,并且它们的值不会随着时间的推移而发生很大变化。

云母矿物质在电学,化学和机械方面非常稳定。由于其特定的晶体结构结合,它具有典型的层状结构。这使得可以制造0.025-0.125mm量级的薄板。最常用的是白云母和金云母。第一种具有更好的电性能,而第二种具有更高的耐温性。云母在印度,中非和南美洲钻研。原料组成的高度变化导致检查和分选所需的高成本。云母不与大多数酸,水,油和溶剂发生反应。


云母电容器定义
  银云母电容器使用云母作为电介质。由于低电阻和电感损耗,它们具有很高的高频特性,并且随着时间的推移非常稳定。

特点
精度和公差
  银云母电容器的最小容差值可低至±1%。这比几乎所有其他类型的电容器好得多。相比之下,某些陶瓷电容器的公差可达±20%。

稳定性
  云母电容器非常稳定且非常准确。它们的电容随时间变化很小。这是因为设计中没有气隙可能随时间而变化。而且,通过环氧树脂保护组件免受湿气和其他影响。这意味着空气湿度等外部影响不会影响云母电容器。它们的电容不仅随着时间的推移而稳定,而且在很宽的温度,电压和频率范围内也是稳定的。平均温度系数约为50 ppm /°C。

损失低
  云母电容器具有低电阻和电感损耗(高Q因子)。它们的特性大部分与频率无关,因此可以高频率使用。这些优越的特性是有代价的:银云母电容器体积大且价格昂贵。



云母电容器的结构和性能
  银云母电容器的结构相对简单。旧夹紧云母电容器使用薄薄的云母薄层与薄薄的银片。夹住这些层并加入电极。然而,由于云母和银层中的物理缺陷,存在小的气隙,这限制了夹紧的云母电容器的精度。另外,这些气隙可能由于机械应力而引入问题,并且电容值将随时间改变。

二战后的银云母电容器是通过将银直接镀在云母表面上并将它们分层以获得所需的电容而制成的。在组装层之后,添加电极并封装组件。陶瓷或环氧树脂用作封装材料,以保护银云母电容器免受诸如湿气的外部影响。

银云母电容器具有相对小的电容值:通常在几pF之间,高达几nF。最大的电容云母电容器可以达到1μF的值,尽管这些并不常见。银云母电容器的额定电压通常在100到1000伏之间,尽管有特殊的高压云母电容器设计用于射频发射器,额定电压高达10千伏。

云母电容器的应用
  银云母电容器用于需要低电容值和高稳定性同时表现出低损耗的应用中。它们的主要用途是功率射频电路,其中稳定性至关重要。

银云母电容器用于高频调谐电路,例如滤波器和振荡器。它们有时用于脉冲应用中作为缓冲器。尽管它们曾经作为优质电容器而广受欢迎,但由于其尺寸和成本,它们现在越来越多地被其他类型的电容器所取代,这可以达到几美元一块。

在低功率RF应用中,云母电容器的良好替代品是陶瓷电容器。如果电容容差和低损耗是一个重要因素,可以使用1类陶瓷电容,因为这些电容具有相似的容差,而价格只是其中的一小部分。

在某些应用中,银云母电容器仍然是必不可少的。例如,电路设计人员仍然转向云母电容器,用于高功率应用,如射频发射器。由于云母的高击穿电压,银云母仍然广泛使用的另一种应用是高压应用。
