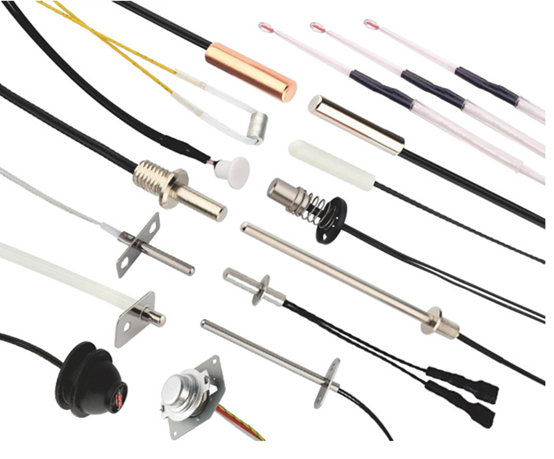

NTC温度传感器：
NTC温度传感器是一种热敏电阻、探头，其原理为：电阻值随着温度上升而迅速下降。其通常由2或3种金属氧化物组成, 混合在类似流体的粘土中，并在高温炉内锻烧成致密的烧结陶瓷。际尺寸十分灵活，它们可小至.010英寸或很小的直径。最大尺寸几乎没有限制，但通常适用半英寸以下。

NTC温度传感器具有测温准确、灵敏度高、稳定性好的优点,被广泛用于温度检测、温度补偿领域,随着人工智能化的普及、新能源汽车的大力发展使NTC市场前景非常可观。

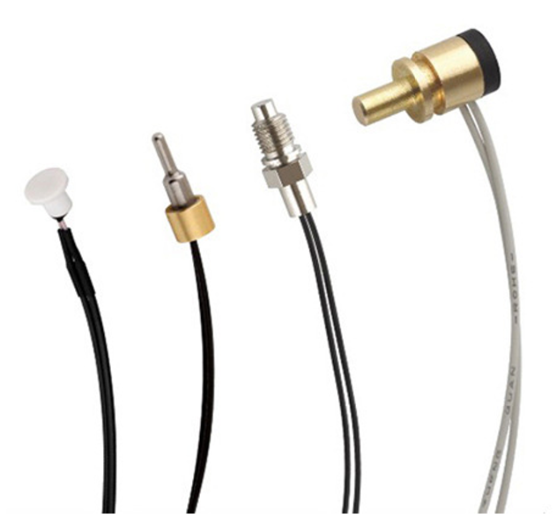

一、NTC温度传感器在家电上的应用

在我们的日常生活中，其实无时无刻都与温度传感器有或多或少的联系，可以说生活已经完全离不开NTC温度传感器。基本上所有涉及到温度控制的大小家电都会应用到NTC温度传感器。比如最常用的智能电饭煲、微波炉、洗衣机、空调、冰箱等等。

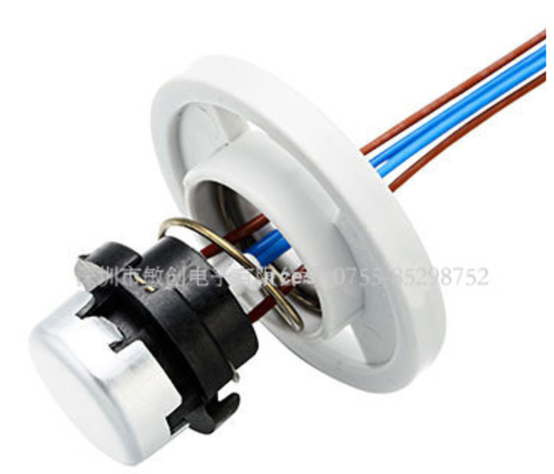

智能电饭煲中的NTC温度传感器：



常用的电饭煲加热最高温度一般控制在103℃，保温温度控制在65℃，内部设有有温度控制装置。

它主要是由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成，它的控温分为两个过程，煮饭时，首先加热到103℃将饭煮熟，断电后利用电热盘的预热焖饭，然后将保温在65-70℃。

电饭煲的温度控制是通过金属片检测电路，金属片是由两种膨胀不同的金属片制作的，安装在加热盘上，感受加热盘的温度。加热的温度是通过加热盘来加热升温，加热盘里装有温度控制元件温度传感器，通过温度传感器的控制，特别指出为何要用温度传感器控制温度，电饭煲在煮饭时水的沸点在标准大气压下为100℃，随气压的增大而升高，用电饭煲煮米饭时，盖好顶盖时，电饭煲内形成一个相对密封的空间，在加热过程中，随着水的汽化，电饭煲内的气压会升高，水的沸点跟着上升，电饭煲里没有装有温度传感器元件控制温度，容易导致电饭煲爆炸，引起危险，那NTC温度传感器的作用是当温度升高到一定温度时，会因膨胀变形而断开电源，当温度降低时，其金属片会恢复原来的状态继续通电，温度传感器的特性恰恰非常适合用于电饭煲的温度控制。

二、NTC温度传感器在医疗设备上的应用

小到体温计，大到透析设备，NTC在医疗上的应用也是至关重要。一般需在数字式温度计、培养(恒温)箱、皮肤传感器、导尿管、透析设备和呼吸器里使用NTC温度传感器来监测温度、血流或气流。

我们最常见的电子体温计由温度传感器，液晶显示器，纽扣电池，专用集成电路及其他电子元器件组成。能快速准确地测量人体体温，与传统的水银玻璃体温计相比，具有读数方便，测量时间短，测量精度高。

电子体温计是利用温度传感器输出电信号，直接输出数字信号或者再将电流信号（模拟信号）转换成能够被内部集成的电路识别的数字信号，然后通过显示器（如液晶、数码管、LED矩阵等）显示以数字形式的温度，能记录、读取被测温度的最高值。

电子体温计最核心的元件就是感知温度的NTC温度传感器。传感器的分辨率可达±0.01℃，精确度可达±0.02℃，反应速度<2.8秒，电阻年漂移率≤0.1%(相当于小于0.025℃)。

三、NTC温度传感器在电动汽车电池中的应用

随着新能源电动汽车的广泛应用，电池的容量、安全性、健康状态与续航能力日益成为关注重点。

温度对电动汽车电池的温度是影响电池剩余电量和使用寿命的重要因素之一。目前一般只测电池表面温度，测量电池表面温度采用的是NTC温度传感器，贴覆于汽车电池表面测量温度，一般汽车采用的NTC温度传感器外型结构一般分为几种：

1、金属固定环型头部采用的材料：

（1）铜镀镍材质：0.8mm金属厚度，具有熔点高，硬度大，且表面光亮；

（2）铜镀锡材质：0.8mm金属厚度，但熔点不够高，硬度不大，表面没有铜镀镍光亮；

（3）不锈钢：0.5-0.7mm厚度，防止生锈；

（4）纯镍端子：0.2-0.3mm厚度，硬度高，焊接方便，且轻、薄。

2、水滴头头部采用环氧树脂封装

采用环氧树脂封装的温度传感器，一般都是用胶水直接粘于电池表面上，所以测温效果可能比金属固定环差，且稳定性不高，一般高端汽车上不会采用这种头部封装测量电池温度。
