串联和并联电阻电路

发布时间:2018-11-06    文章来源:敏创原创    点击次数:
电子元件以许多不同的方式连接。两种最简单的连接形式是串联和并联连接。
如果元件在电路中串联连接,则该电路称为串联电路。如果电阻器 在电路中串联连接,则该电路称为串联电阻器电路。
如果元件在电路中并联连接,那么电路就称为并联电路。如果电阻器在电路中并联连接,则该电路称为并联电阻器电路。

串联电阻电路
  串联电阻电路是一种电子电路,其中所有电阻器在相同的路径中一个接一个地连接,使得相同的电流 流过每个电阻器。

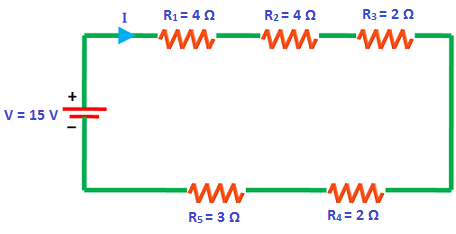

串联电阻电路

通过简单地将各个电阻器的电阻值相加来获得这种电路的总电阻。

R T = R 1 + R 2 + R 3 + R 4 ......等

例如,如果五个电阻串联连接。然后电路的总电阻等于:

R T = R 1 + R 2 + R 3 + R 4 + R 5

流过第一个电阻的所有电流都没有其他路径可走。因此,它还必须通过第二电阻,第三电阻,第四电阻等。

例:

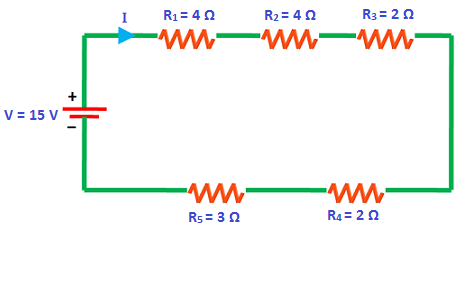

  串联电阻电路如下图所示。该电路由五个串联的电阻和一个直流电压源组成。


串联电阻电路

通过简单地将各个电阻器的电阻值相加来获得这种电路的总电阻。

R T = R 1 + R 2 + R 3 + R 4 ......等

例如,如果五个电阻串联连接。然后电路的总电阻等于:

R T = R 1 + R 2 + R 3 + R 4 + R 5

流过第一个电阻的所有电流都没有其他路径可走。因此,它还必须通过第二电阻,第三电阻,第四电阻等。

例:

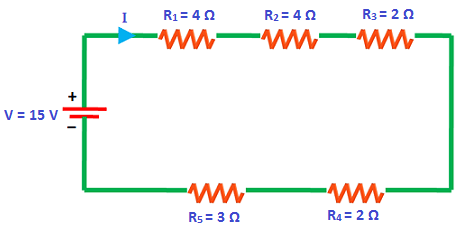

串联电阻电路如下图所示。该电路由五个串联的电阻和一个直流电压源组成。


串联电阻电路

如果五个电阻的值为:R 1 = 4Ω,R 3 =4Ω,R 3 =2Ω,R 4 =2Ω,R 5 =3Ω,DC电池= 15 V,则

总电阻为R T = R 1 + R 2 + R 3 + R 4 + R 5 = 4 + 4 + 2 + 2 + 3 = 15Ω。

回想一下欧姆定律公式,V = IR

通过了解上述等式中的任何两个变量,我们可以轻松找到剩余的未知变量。

我们知道总电阻值Ie R T = 15Ω ,电压值Ie V = 15 V.

现在我们必须找到剩余的未知电流值I.


流过每个电阻的电流为1A。

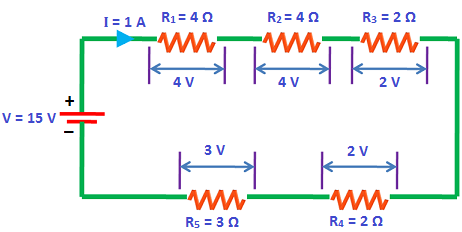

  串联电路中每个电阻两端的电压是不同的。如果串联电路中的所有电阻器具有相同的电阻值,则每个电阻器上的电压 相同。另一方面,如果每个电阻器具有不同的电阻值,则每个电阻器两端的电压是不同的。


电阻器(R 1)两端的电压为V 1 = I× R 1 = 1×4 = 4 V.

电阻器(R 2)两端的电压为V 2 = I× R 2 = 1×4 = 4V

电阻器(R 3)两端的电压为V 3 = I× R 3 = 1×2 = 2V

电阻器(R 4)两端的电压为V 4 = I× R 4 = 1×2 = 2V

电阻器(R 5)两端的电压为V 5 = I× R 5 = 1×3 = 3 V.

串联电路中的总电压等于加在一起的所有单独电压的总和

即V T = V 1 + V 2 + V 3 + V 4 + .........。+ V N.

在我们的电路中,总电压等于R 1, R 2,R 3,R 4和R 5两端的电位差之和。

即V T = V 1 + V 2 + V 3 + V 4 + V 5 = 4 + 4 + 2 + 2 + 3 = 15 V.

并联电阻电路
 并联电阻电路是一种电子电路,其中所有电阻器在不同的路径中并排连接,使得相同的电流不会流过每个电阻器。并联电路显示了流过电流的多条路径。

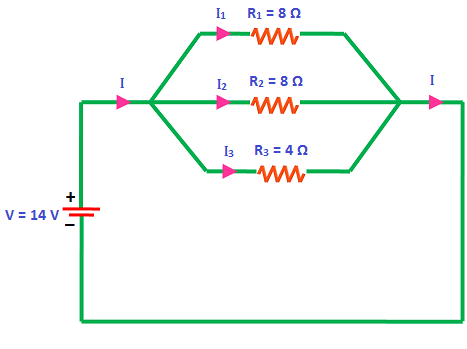

并联电阻电路

并联电路中的电流断开,一些电流沿着每个并联支路流动,并且当分支再次相遇时重新组合。因此,通过每个电阻器的电流将是不同的。但是,每个电阻器两端的电压相同。
电阻器并联电路的总电阻是通过将各个电阻器的电阻值的倒数(1 / R)加起来然后取总和的倒数来获得的。


例如,如果三个电阻并联连接。然后电路的总电阻是


例:

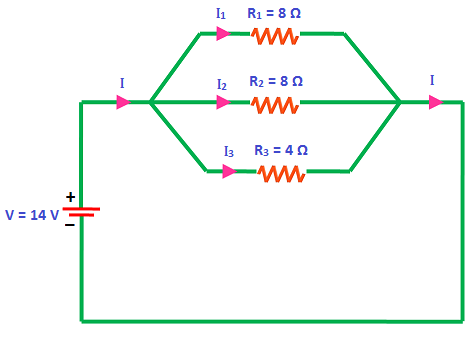

  并联电阻电路如下图所示。该电路由三个并联的电阻和一个直流电压源组成。


并联电阻电路

如果三个电阻的值为:R 1 = 8Ω,R 2 =8Ω,R 3 =4Ω,DC电池= 14 V,则

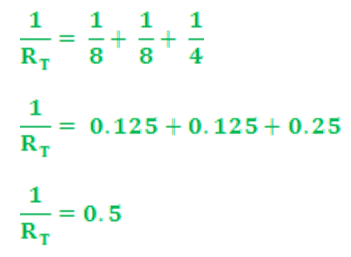

总阻力是 :




流过电路的总电流是


由于并联电路中每个电阻器两端的电压相同,我们可以使用欧姆定律 来找到各个分支电流,如下所示。


通过电阻器(R 1)的电流 是I 1 = V / R 1 = 14/8 = 1.75 A.

通过电阻器(R 2)的电流 是I 2 = V / R 2 = 14/8 = 1.75 A.

通过电阻器(R 3)的电流 是I 3 = V / R 3 = 14/4 = 3.5 A.

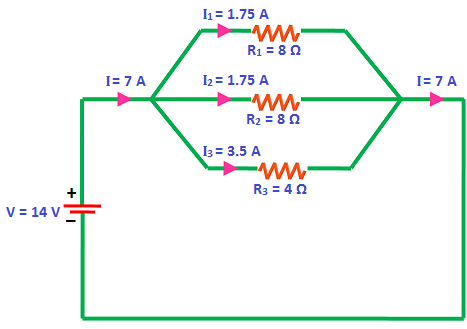

然后,总电流等于各个分支电流的总和

即I T = I 1 + I 2 + I 3 = 1.75 + 1.75 + 3.5 = 7 A.
